 SPECIFICATION
|
|
|
|
|
|
|
MODEL
|
SM-5
|
SM-10
|
SM-25
|
SM-50
|
SM-100
|
SM-200
|
|
출력축토오크
|
5kgf.m
|
10kgf.m
|
25kgf.m
|
50kgf.m
|
100kgf.m
|
200kgf.m
|
| 전원 |
AC110V,220V
DC24V,12V 단상 50/60Hz |
| 동작범위 |
0~90˚ |
| 동작시간 |
20/16Sec |
30/25Sec |
50/41Sec |
100/83Sec |
| 가동모터 |
10W |
23W |
45W |
90W |
100W |
100W |
| 보호장치 |
서멀프로텍터
내장(자동복귀형) |
| 주위온도 |
-20℃~+60℃ |
| 절연저항 |
100MΩ(500V.DC) |
| 내전압 |
1,500VAC/1min |
| 수동조작 |
크랭크
핸들부착 |
| 방수방적성 |
1P-65 |
| 접속자제 |
ANY
ANGLE |
| 본체재질 |
ALUMINIUM
DIECASTING |
| 중량 |
2.6kg |
3.7kg |
6.7kg |
7.3kg |
11.2kg |
11.2kg |
| STOPPER |
ELE.MEC |
|
|
|
 |
| |
|
|
| |
 DIMENSION
|
UNIT
: mm |
|
|
|
|
|
|
| VLAVE
SIZE |
ACTUATOR |
A |
B |
C |
D |
L |
H1 |
H |
| inch |
mm |
| 1/2" |
15 |
SM-5
|
158
|
134
|
113.5
|
15
|
108 |
147 |
216.5 |
| 3/4" |
20 |
SM-5
|
158
|
134
|
113.5
|
20
|
117 |
153 |
222 |
| 1" |
25 |
SM-5 |
158 |
134 |
113.5 |
25 |
127 |
158 |
228 |
| 1-1/4" |
32 |
SM-5 |
158 |
134 |
113.5 |
32 |
140 |
171 |
240.5 |
| 1-1/2" |
40 |
SM-10 |
208 |
159 |
125 |
40 |
165 |
188 |
264 |
| 2" |
50 |
SM-10 |
208 |
159 |
125 |
50 |
178 |
199 |
275 |
| 2-1/2" |
65 |
SM-10 |
208 |
159 |
125 |
65 |
190 |
211 |
287 |
| 3" |
80 |
SM-25 |
256 |
185 |
141 |
80 |
203 |
241 |
325 |
| 4" |
100 |
SM-25 |
256 |
185 |
141 |
100 |
229 |
258 |
342 |
| 5" |
125 |
SM-50 |
256 |
185 |
141 |
125 |
356 |
341 |
425 |
| 6" |
150 |
SM-100 |
280 |
185 |
170 |
150 |
394 |
380 |
477 |
|
|
|
|
|
|
|
| |
|
|
| |
| |
 |
|
| |
|
| |
| SPECIFICATION
|
|
|
|
|
|
|
MODEL
|
SM-5
|
SM-10
|
SM-25
|
SM-50
|
SM-100
|
SM-200
|
|
출력축토오크
|
5kgf.m
|
10kgf.m
|
25kgf.m
|
50kgf.m
|
100kgf.m
|
200kgf.m
|
| 전원 |
AC110V,220V
DC24V,12V 단상 50/60Hz |
| 동작범위 |
0~90˚ |
| 동작시간 |
20/16Sec |
30/25Sec |
50/41Sec |
100/83Sec |
| 가동모터 |
10W |
23W |
45W |
90W |
100W |
100W |
| 보호장치 |
서멀프로텍터
내장(자동복귀형) |
| 주위온도 |
-20℃~+60℃ |
| 절연저항 |
100MΩ(500V.DC) |
| 내전압 |
1,500VAC/1min |
| 수동조작 |
크랭크
핸들부착 |
| 방수방적성 |
1P-65 |
| 접속자제 |
ANY
ANGLE |
| 본체재질 |
ALUMINIUM
DIECASTING |
| 중량 |
2.6kg |
3.7kg |
6.7kg |
7.3kg |
11.2kg |
11.2kg |
| STOPPER |
ELE.MEC |
|
|
|
|
| |
|
|
| |

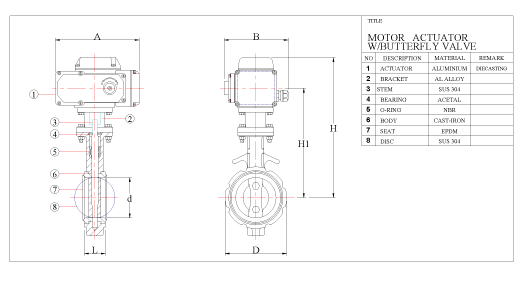

| DIMENSION
|
UNIT
: mm |
|
|
|
|
|
|
| VLAVE
SIZE |
ACTUATOR |
A |
B |
d |
D |
L |
H1 |
H |
| inch |
mm |
| 1-1/2" |
40 |
SM-5
|
158
|
134
|
40
|
86
|
41 |
228 |
297.5 |
| 2" |
50 |
SM-5
|
158
|
134
|
52
|
86
|
43 |
234.5 |
304 |
| 2-1/2" |
65 |
SM-5 |
158 |
134 |
65 |
115 |
46 |
244 |
313.5 |
| 3" |
80 |
SM-10 |
208 |
159 |
80 |
128 |
46 |
259 |
335 |
| 4" |
100 |
SM-10 |
208 |
159 |
100 |
153 |
52 |
272 |
348 |
| 5" |
125 |
SM-10 |
208 |
159 |
125 |
183 |
56 |
287 |
363 |
| 6" |
150 |
SM-25 |
256 |
185 |
150 |
210 |
56 |
318 |
402 |
| 8" |
200 |
SM-25 |
256 |
185 |
198 |
259 |
60 |
365 |
449 |
| 10" |
250 |
SM-50 |
256 |
185 |
248 |
328 |
68 |
442 |
526 |
| 12" |
300 |
SM-50 |
256 |
185 |
298 |
374 |
78 |
472 |
556 |
|
|
|
|
|
|
 |
|
|
|
|
|
