개요 |
|
|
| |
| |
Auto Setting Control Pack은 Actuator 동작법위
0% ~ 100%를 완전 자동으로 설정하여
200:1 이상 고 분해능으로 제어가 가능한 장치로 전바브레이크. Fail기능, Digital Dead
Band등 다양한 부가기능을 내장하고 있다. |
|
| |
|
| |

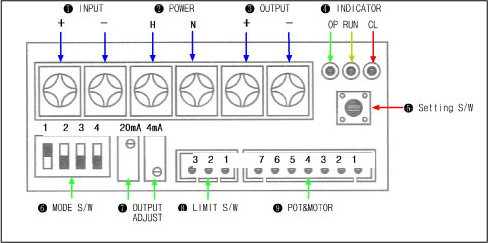

명칭 |
|
|
| |
|
| |
|
| |
기능 |
|
|
| |
| |
① POWER : AC 200V 50Hz/60Hz |
| |
② INPUT : Control Signal 4mA ~ 20mA DC |
| |
③ OUTPUT : Feedback Output 4mA ~ 20mA DC
±0.2 (RL : 250Ω) |
| |
④ INDICATOR |
| |
| |
·OP
: Open 동작중일때 점등 |
| |
·RUN
: Power 및 Actuator 상태램프로 다음 4종류로 구분하여 점등 |
| |
| |
▷ 항시 점등 : Power Indicator 및
동작대기 상태 |
| |
▷ 간헐 소등 : Full Open상태일 때 |
| |
▷ 간헐 점등 : Full Close상태일 때 |
| |
▷ 점멸 점등 : Actuator에 이상이 있을 때 |
|
| |
·
CL : Close동작중 일 때 점등 |
|
| |
⑤ SETTING S/W : 3초 이상 Push할 경우 자동설정 진입 |
| |
⑥ MODE S/W |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
1 |
|
2 |
|
3 |
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
ACTION
MODE |
|
DEAD
BAND |
|
FAIL
MODE |
|
|
|
|
|
|
|
|
|
|
|
|
|
ON |
|
REVERSE |
|
WIDE |
|
FULL
OPEN |
|
FULL
CLOSE |
|
|
|
|
|
|
|
|
|
|
|
|
|
OFF |
|
DIRECT |
|
NARROW |
|
STOP |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
⑦ OUTPUT ADJUST : Feedback Output 미세 조정용 |
| |
⑧ LIMIT S/W : Active "A" Contact(Limit
동작 시 ON접점) |
| |
| |
(1) Limit S/W Common (2) Close Limit
S/W (3) Open Limit S/W |
|
| |
⑨ POT & MOTOT : (1) Motor Common (2)
Open Motor (3) Close Motor |
| |
| |
(4)F/G (5) Pot P1 (6) Pot P2 (7) Pot
P3 |
|
|
| |
|
| |
자동설정법 |
|
|
| |
| |
(1) |
Power, Input, Output을 결선 한 후 Setting S/W를
3초 이상 Push한다 |
| |
|
(RUN램프 점멸 후 자동진입) |
| |
(2) |
설정이 정상적으로 완료될 경우, 모든 조건이 제어Mode로 전환되어 입력신호에
의해 |
| |
|
동작을 하게된다. 만약, 설정작업에 실패할 경우에는 RUN램프 점멸과 동시에모든
기 |
| |
|
능이 정지됨으로 이때에는 Actuator에 문제점을 제거한 후 다시 설정작업을
실시하여 |
| |
|
야 한다.(Pot, Motor, Limit S/W 등 이상 자동감지) |
| |
(3) |
입력단자에 0%, 25%, 50%, 75%, 100% 를 각각입력하여 각
계도에 만족하는 지 |
| |
|
Indicator와 Output전류를 각각 확인하도록 한다. |
| |
☞ |
계도다 비정상적 일 경우에는 Limit Cam 위치와 Pot의 위치 각을
점검한 후 재 Setting |
| |
|
하도록 한다. |
|
| |
|
| |
결선도 |
|
|
| |
|
|
| |
 |
|
|
|
|
|
